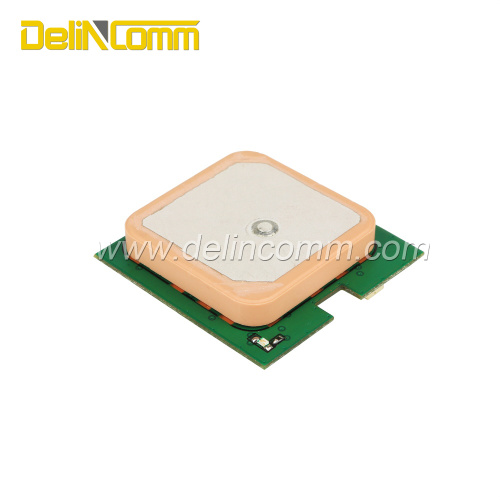

Delin Communication GNSS Antenna Module

        Delin Communication GNSS Antenna Module series is a family of stand alone GNSS receivers featuring the high performance u-blox M8

positioning engine. The Module consists of a ublox M8 single chip GNSS IC which includes the RF part and Baseband part, a patch antenna, a LNA,

a SAW filter, a TCXO, a crystal oscillator, a SPI FLASH, Also comes with a 0.22F crystal capacitor ,can backup satellite ephemeris about 2 hour.

  View Features

n       Build on high performance, low-power u-blox UBX-M8030-KT chip set

n       Ultra high sensitivity: -167dBm

n       Extremely fast TTFF at low signal level

n       Built in high gain LNA

  Built in SPI FLASH,Used to save configuration commands

         Low power consumption:Max50mA / 3.3V

  NMEA-0183 compliant protocol or custom protocol

n       Operating voltage: 3.0V--5.0V

         Operating temperature range:-40 to 85℃

n       Patch Antenna Size: 25x25x4mm

n       Module Size: 30x30x8.4mm

         Communication type: UART/TTL

n       RoHS compliant (Lead-free)

1.      Key Features

  Parameter Specification

  Power Supply                                                            Supply voltage: 3.0V~5.0V Typical: 3.3V

  Power Consumption                                                  Acquisition: 50mA / VCC=VBAT=3.3V

                                                                                   Tracking: 45mA / VCC=VBAT=3.3V

                                                                                    Backup: 20uA / VBAT=3.3V

  Receiver Type                                                           Code 72 search channels ,22 synchronous tracking channels

                                                                                    GPS&QZSS L1 1575.42MHz C/A , Beidou B1 1561.098MHz,

                                                                                    GALILEO E1B/C¹, GLONASS L1OF 1602MHz,

                                                                                    SBAS: WAAS, EGNOS, MSAS, GAGAN
