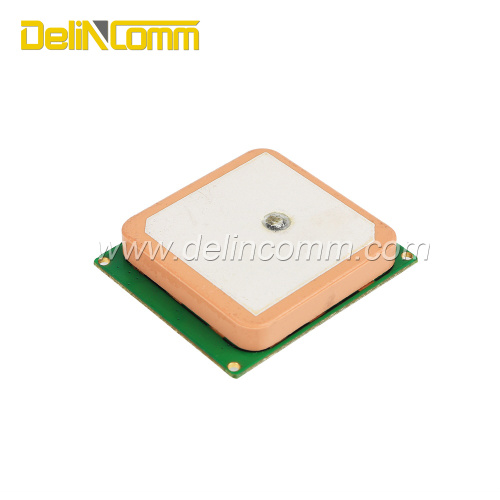

GPS Antenna Module with 5Pin head

       GPS Antenna Module with 5Pin head

The GPS Mouse series is a family of stand alone GPS receivers featuring the high performance u-blox 7 positioning engine.

 Applications

n      LBS (Location Based Service)

n      PND (Portable Navigation Device)

n      Vehicle navigation system

n      Mobile phone

 Features

n      Build on high performance, low-powe u-blox UBX-G7020-KT chip set

n      Ultra high sensitivity: -165dBm

n      Extremely fast TTFF at low signal level

n      Built in high gain LNA

n        Built in SPI FLASH,Used to save configuration commands

n      Low power consumption:Max35mA/3.3V

n      NMEA-0183 compliant protocol or custom prot ocol

n      Operating voltage: 3.0V--5.0V

n  Operating temperature range:-40 to 85℃

n      Patch Antenna Size: 25x25x4mm

n      Small form factor: 30x26x8.0mm

n      Communication type: UART/TTL

n      RoHS compliant (Lead-free)
 Key Features

        Parameter                                                                      Specification
 Receiver Type                                                                Code 56 search channels ,22 synchronous tracking channels

                                                                                        GPS&QZSS L1 1575.42MHz C/A ,GLONASS L1OF 1602MHz,

                                                                                        SBAS: WAAS, EGNOS, MSAS, GAGAN

           Horizontal Position Accuracy (Autonomous)                     <2.5m CEP @-130 dBm

        Max Update Rate                                                             Up to 10Hz,1Hz by fault
 Acceleration Accuracy                                                      Without aid: 0.1m/s²
 Dynamic Performance                                                      Maximum altitude: 18,000m
                                                                                         Maximum velocity: 515m/s
                                                                                         Acceleration: 4G
  UART Port                                                                                                  UART Port: TXD and RXD

S                                                                                              Supports baud rate from 4800bps to 115200bps, 9600bps by default

                                                                                         UART port for NMEA and UBX output, binary or ublox proper Agreement input
