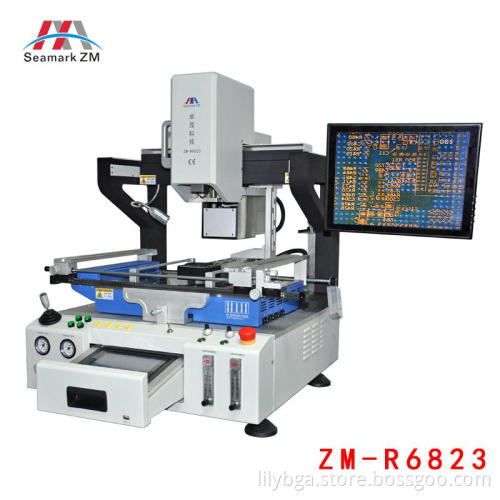

Automatic laser bga rework station ZM-R6823

Features introduce

●3 independent control heaters:

①Integrated design of top heater with efficient ceramic heater; Air source , including compressed air and nitrogen, is changed freely to meet repairing requests.

②It is convenient to use bottom heater and top heater in the meantime by the system of synchronized

operation and electric lift.

③Large size IR heater, high performance heat pipes and the micro crystal plate so that preheat PCB

 thoroughly.

● Precise optical alignment system

Adopt adjustable CCD color optical system, with a beam split, zoom in, zoom out and micro-adjust functions, has automatic chromatism resolution and brightness adjustment system, can adjust the clearness of the image, with 15" HD monitor. High automatic can avoid human error, can repair the lead-free socket 775 and double deck BGA chipset very well.it is good for lead-free repairing.

● Multi-function operation system

①Adopt high definition human-machine interface, available for setting [set up" and [operate" to

avoid error set tings, The top heater device and mounting head 2 in 1 design, leadscrew drive, Z

axis controlled by Panasonic servo control system, can control the positioning precisely.

With automatic identify BGA chips and mounting height; it is of automatic soldering and de-soldering function. after start, it will show 3 temperature curves on the touch screen, the precision

With ±3℃.Heating temperature, time, slope, cooling, alarming all shown on the touch screen.

Adopt all kinds of BGA nozzles, with 360℃ rotation, easy for installation and replacement,

customized is available;

②the alignment system is controlled by rocker, the optical lens can be moved left and right, back

and forth freely by rocker. It can observe all aspects of the BGA chip. It displays clearly. The X

Y axis and R angle with micrometer adjust, precise positioning, alignment accuracy is within

 ± 0.01MM. with"+"infrared laser light for fast positioning, after positioning, it is locked

automatically.

③It can save multiple groups profiles, and analyze, set and reverse the temperature curves at any

time, You can print, save and analyze the curve through the USB port without other external

devices (such as computer). Mounting and de-mounting chips automatically.

④V-groove PCB support, with rapid, convenient and accurate positioning, can fit for all kinds of

PCB board; Flexible and removable universal fixture has protective effects and no damage to

the PCB board, suitable for all kinds of sizes of BGA repair.

● Superior safety functions

With CE certification, emergency button and abnormal incident power off automatically protect device, with protective screening, to protect the operator and the spare parts from damage. After de-soldering and soldering, there is alarming. When temperature goes out of control, the circuit will automatically power off.  It is of double over-temperature protection function. Temperature parameter has a password to avoid from arbitrary changes, with superior safety protection functions, can protect PCB board components and the machine from damage at any abnormal situation.
