5V, 12V, 24V optional High Power wireless RF 4 Key LED Controller

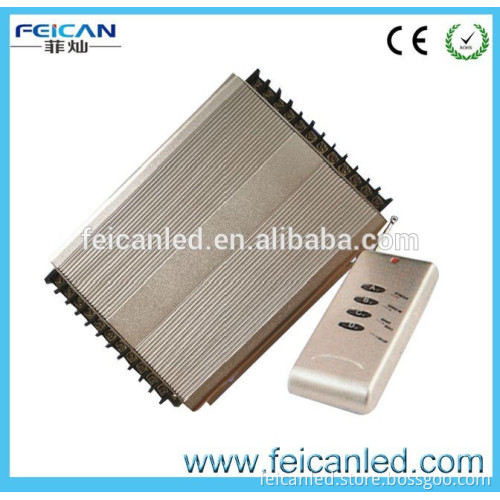

 5V, 12V, 24V optional High Power wireless RF 4 Key LED Controller Products Description: Wireless RF LED Controller adopts the advanced micro control unit,it is used for controlling a variety of constant voltage LED lights. For instance, led source , flexible led strip, wall washer, glass curtain wall light and so on;which has the advantages of simple connection, convenient to use; can speed adjustment, brightness adjustment by the infrared remote control, static color selection and various dynamic lighting effect.
Technical Specification:  Working Temperature: -20-60℃
 Input voltage: DC5V/12V/24V optional     Function Model:11models
 Output: 3circuits
 connecting Mode:common anode or cathode optional    RF Frequency::  315Mhz
 external dimension:L260ΧW180Χ50mm  Net weight:  1260g   output current:<40A(each channel)  Output Power: 5V<600W,12V<1440W,24V<2880W Remote Control:controlling RGB LED Strips 100meters 60SMD/M External Dimension:             Controller Size:   Remote Controller Size:
            Remote Controller Key Functions:

Controller Key		Key Function
	Program	To press this key ,you can choose different color changes, each press one time,change a light style.
	Speed up	:to speed up lighting color changing, with continuous reception.
	Speed down	:to speed down lighting color changing, with continuous reception.
	On/off	The output switch,turn on or off the controller output at any state.

Direction for using: 1.Connect the load wire at first, following by the power wire; Please ensure short circuit can not occur between connecting wire before you turn on the power; 2.Adopt wireless control method, 4 keys in total, function of each button as below::

Item	1	2	3	4	5
Color key	Static Red	Static green	Static yellow	Static blue	Static purple
	6	7	8	9	10
	Static cyan	Static white	3 color jump	7 color jump	3 color fade
	11	7 color fade
Remark:    2(B) and 3(C) keys are used to adjust changing speed

  Connecting Drawing:
    Common Problem and solution method:

Problem	Possible Cause	Solution method
Lamp does not light after power	ower cord is not properly connected, or there is not output switching power supply	Connect the power cord properly or replay the power
Color mismatching	RGB wire connected wrong	Check and Connect again
3. After connecting to power the controller is working properly,but remote control can not work	1. The blank on the button cell of remote controller did not pulled out 2. the remote controller do not target the receiver	1.Take away the transparent blank 2.Target the remote controller to the receiver
